Dalam dunia komunikasi nirkabel yang terus berkembang, antena keramik telah menjadi kebutuhan pokok karena ukurannya yang ringkas, daya tahan, dan kinerja yang relatif tinggi. Sebagai pemasok antena keramik, saya selalu ditanya tentang berbagai faktor yang dapat mempengaruhi kinerja antena tersebut, dan salah satu yang sering muncul adalah kapasitansi parasit. Jadi, mari kita gali lebih dalam bagaimana kapasitansi parasit mempengaruhi kinerja antena keramik.
Apa itu Kapasitansi Parasit?
Sebelum kita mendalami dampaknya terhadap antena keramik, mari kita pahami dulu apa itu kapasitansi parasit. Secara sederhana, kapasitansi parasit adalah kapasitansi yang tidak diinginkan yang ada di antara konduktor dalam rangkaian listrik hanya karena jaraknya berdekatan. Ini bukan sesuatu yang sengaja dirancang ke dalam sirkuit melainkan produk sampingan dari tata letak fisik dan keberadaan konduktor yang berdekatan satu sama lain.
Dalam antena keramik, kapasitansi parasit dapat terbentuk di antara berbagai bagian struktur antena, seperti elemen antena, bidang tanah, dan bahkan komponen di sekitarnya pada papan sirkuit. Kapasitansi yang tidak diinginkan ini dapat mengganggu kelancaran pengoperasian antena.
Dampak pada Frekuensi Resonansi
Salah satu cara paling signifikan pengaruh kapasitansi parasit pada antena keramik adalah dengan mengubah frekuensi resonansinya. Setiap antena memiliki frekuensi resonansi tertentu yang dapat beroperasi paling efisien. Ketika antena berada pada frekuensi resonansinya, antena dapat memancarkan atau menerima gelombang elektromagnetik dengan kerugian minimal.
Kapasitansi parasit bertindak sebagai kapasitansi tambahan dalam rangkaian listrik setara antena. Seperti yang Anda ketahui dari teori kelistrikan dasar, frekuensi resonansi rangkaian dengan induktansi (L) dan kapasitansi (C) diberikan oleh (f = \frac{1}{2\pi\sqrt{LC}}). Jadi, ketika kapasitansi parasit meningkatkan kapasitansi keseluruhan dalam rangkaian antena, frekuensi resonansi menurun.
Pergeseran frekuensi resonansi ini bisa menjadi masalah nyata. Jika frekuensi pengoperasian sistem nirkabel Anda tidak sesuai dengan frekuensi resonansi antena yang baru, antena tidak akan berfungsi sebagaimana mestinya. Hal ini mungkin mengurangi kekuatan sinyal, yang dapat mengakibatkan jangkauan komunikasi yang buruk dan kecepatan transfer data yang lebih rendah. Misalnya, jika Anda menggunakan antena keramik dalam sistem WLAN yang seharusnya beroperasi pada 2,4 GHz, pergeseran frekuensi resonansi karena kapasitansi parasit dapat berarti antena tidak lagi dioptimalkan untuk frekuensi ini, dan Anda akan mengalami penurunan kinerja.
Efek pada Bandwidth Antena
Bandwidth adalah parameter kinerja penting lainnya untuk antena. Ini mengacu pada rentang frekuensi di mana antena dapat beroperasi secara efektif. Bandwidth yang lebih luas berarti antena dapat menangani rentang frekuensi yang lebih luas, hal ini sangat penting dalam komunikasi nirkabel modern yang menggunakan beberapa pita frekuensi.
Kapasitansi parasit dapat berdampak negatif pada bandwidth antena. Ketika kapasitansi parasit mengubah karakteristik resonansi antena, hal ini sering kali menyebabkan penyempitan bandwidth. Artinya antena menjadi lebih sensitif terhadap variasi frekuensi. Bahkan penyimpangan kecil dari frekuensi operasi dapat menyebabkan penurunan kinerja antena secara signifikan.
Misalnya, dalam sistem komunikasi multi - band seperti yang digunakan pada beberapa perangkat 5G, antena pita sempit karena kapasitansi parasit mungkin tidak dapat mencakup semua pita frekuensi yang diperlukan secara efektif. Hal ini dapat mengakibatkan koneksi terputus, kecepatan data lebih lambat, dan pengalaman pengguna yang buruk secara keseluruhan.
Distorsi Pola Radiasi
Pola radiasi suatu antena menggambarkan bagaimana antena memancarkan atau menerima gelombang elektromagnetik dalam berbagai arah. Antena keramik yang ideal memiliki pola radiasi yang jelas dan sesuai dengan aplikasi spesifik, apakah itu omnidireksional (memancar secara merata ke segala arah) atau terarah (memancar ke arah tertentu).
Kapasitansi parasit dapat mendistorsi pola radiasi ini. Kapasitansi tambahan dapat menyebabkan ketidakseimbangan medan listrik di dalam struktur antena. Ketidakseimbangan ini kemudian menyebabkan radiasi tidak merata ke berbagai arah. Misalnya, antena yang seharusnya memiliki pola radiasi omnidireksional mungkin mulai memancar lebih kuat ke satu arah dan lebih sedikit ke arah lain.
Distorsi ini dapat menjadi masalah besar dalam aplikasi yang memerlukan pola radiasi tertentu. Pikirkan tentang titik akses nirkabel yang menggunakan antena keramik untuk menyediakan jangkauan luas di kantor. Jika pola radiasi terdistorsi karena kapasitansi parasit, akan terdapat titik mati di area jangkauan, dan pengguna di area tersebut tidak akan dapat terhubung ke jaringan dengan baik.
Cara Mengurangi Pengaruh Kapasitansi Parasit
Sebagai pemasok antena keramik, saya selalu mencari cara untuk membantu pelanggan kami menangani kapasitansi parasit. Salah satu pendekatannya adalah dengan mengoptimalkan desain antena. Dengan mengatur elemen antena dan ground plane secara hati-hati, kita dapat mengurangi kapasitansi yang tidak diinginkan antara berbagai bagian antena. Misalnya, menggunakan jarak yang tepat antara komponen antena dapat meminimalkan penggandengan yang menyebabkan kapasitansi parasit.
Cara lainnya adalah dengan menggunakan teknik perisai. Menempatkan pelindung di sekitar bagian sensitif antena dapat membantu mencegah interferensi dari konduktor di sekitarnya dan mengurangi kapasitansi parasit. Selain itu, pemilihan bahan yang tepat untuk antena dan papan sirkuit juga dapat berperan. Beberapa bahan memiliki konstanta dielektrik yang lebih rendah, sehingga kapasitansi parasitnya lebih kecil.
Produk Antena Terkait

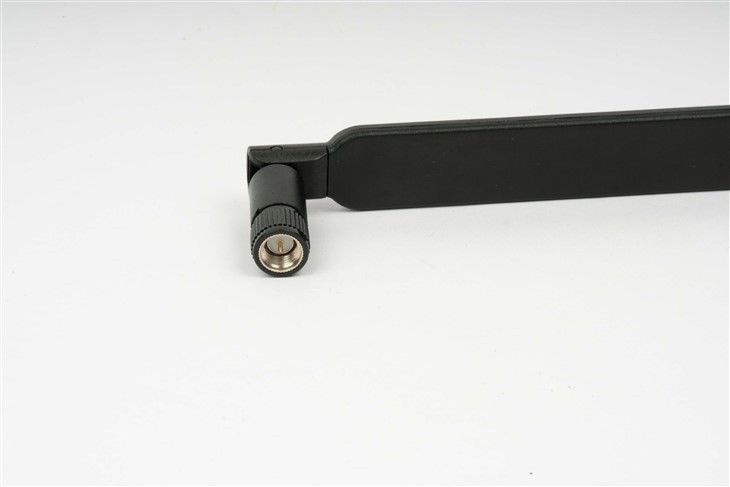

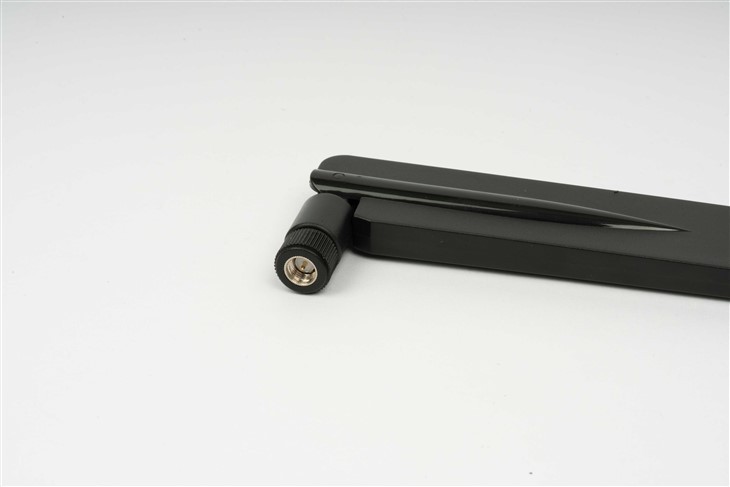

Jika Anda sedang mencari antena, kami juga menawarkan berbagai pilihan berkualitas tinggi lainnya. Lihat kamiAntena Bebek Karet 4G, yang dikenal dengan keserbagunaan dan keandalannya dalam komunikasi 4G. Bagi mereka yang membutuhkan instalasi mudah dan gain tinggi, kamiPemasangan mudah antena seluler omnidireksional gain tinggiadalah pilihan yang bagus. Dan jika Anda mencari jangkauan jarak jauh di kisaran 698 - 4000MHz, kami698 - 4000MHz Lone Range Antena TV Omniarah Penguatan Tinggipasti patut dipertimbangkan.
Kontak untuk Pengadaan
Jika Anda tertarik dengan antena keramik kami atau produk lain yang disebutkan di atas, kami ingin mengobrol dengan Anda. Dampak kapasitansi parasit terhadap kinerja antena adalah topik yang kompleks, dan tim ahli kami dapat membantu Anda menemukan solusi yang tepat untuk kebutuhan spesifik Anda. Baik Anda perusahaan rintisan kecil atau perusahaan besar, kami siap memberi Anda antena dan dukungan terbaik. Jangan ragu untuk menghubungi kami untuk memulai diskusi pengadaan.
Referensi
- "Teori Antena: Analisis dan Desain" oleh Constantine A. Balanis.
- Transaksi IEEE pada Antena dan Propagasi, berbagai masalah terkait kinerja antena dan efek parasit.
