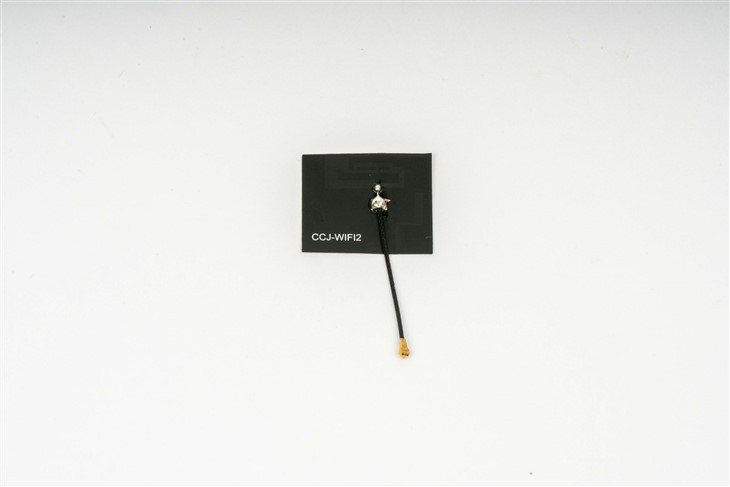

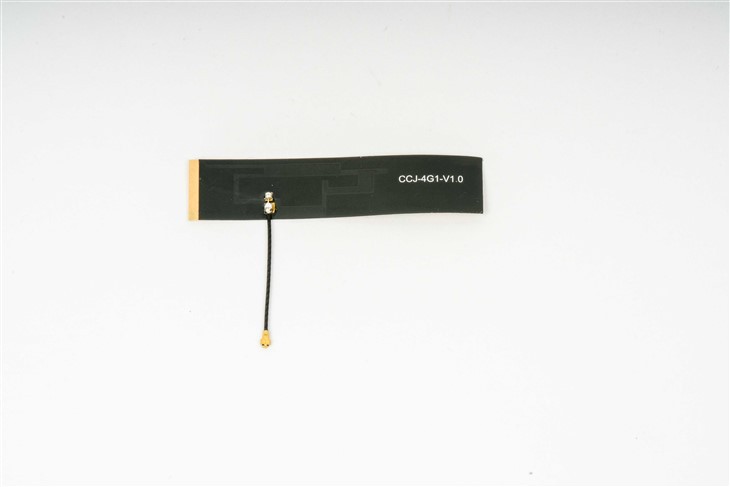

Sebagai pemasok Antena Wifi FPC, saya bersemangat untuk berbagi dengan Anda proses manufaktur rumit yang diperlukan untuk membuat komponen penting ini. Antena Wifi FPC (Sirkuit Cetak Fleksibel) memainkan peran penting dalam sistem komunikasi nirkabel modern, memungkinkan konektivitas tanpa batas di berbagai perangkat, mulai dari ponsel cerdas dan tablet hingga peralatan rumah pintar dan perangkat IoT.
Fase Desain
Perjalanan pembuatan Antena Wifi FPC diawali dengan tahap desain. Ini adalah langkah penting di mana para insinyur menggunakan perangkat lunak canggih untuk membuat cetak biru antena. Proses desain memperhitungkan berbagai faktor, termasuk rentang frekuensi, pola radiasi, penguatan, dan persyaratan pencocokan impedansi antena.
Selama tahap desain, para insinyur juga mempertimbangkan batasan fisik perangkat tempat antena akan dipasang. Hal ini mencakup ruang yang tersedia, bentuk perangkat, dan keberadaan komponen lain yang dapat mengganggu kinerja antena. Dengan mengoptimalkan desain secara hati-hati, para insinyur dapat memastikan bahwa antena memenuhi persyaratan spesifik aplikasi sekaligus meminimalkan ukuran dan biayanya.
Setelah desain selesai, desain tersebut ditransfer ke format file manufaktur, seperti file Gerber, yang digunakan untuk memandu proses manufaktur selanjutnya.
Pemilihan Bahan
Langkah selanjutnya dalam proses pembuatan adalah pemilihan bahan. Pemilihan bahan berdampak signifikan terhadap kinerja, daya tahan, dan biaya Antena Wifi FPC.
Bahan dasar Antena Wifi FPC biasanya berupa substrat fleksibel, seperti polimida atau poliester. Bahan-bahan ini menawarkan fleksibilitas yang sangat baik, ketahanan suhu tinggi, dan sifat insulasi listrik yang baik. Ketebalan media dapat bervariasi tergantung pada persyaratan aplikasi, dengan media yang lebih tipis umumnya memberikan fleksibilitas yang lebih baik namun kekuatan mekaniknya lebih rendah.
Di atas substrat, lapisan bahan konduktif, seperti tembaga, diendapkan. Tembaga adalah pilihan populer karena konduktivitas listriknya yang tinggi dan daya rekat yang baik pada substrat. Ketebalan lapisan tembaga juga mempengaruhi kinerja antena, dengan lapisan yang lebih tebal umumnya memberikan resistansi yang lebih rendah dan efisiensi radiasi yang lebih baik.
Selain substrat dan lapisan konduktif, bahan lain dapat digunakan dalam proses pembuatan, seperti masker solder, lapisan penutup, dan perekat. Bahan-bahan ini digunakan untuk melindungi antena, memberikan insulasi, dan memastikan adhesi yang tepat antar lapisan yang berbeda.
Proses Manufaktur
Setelah bahan dipilih, proses pembuatan dapat dimulai. Berikut ini adalah langkah-langkah utama dalam pembuatan Antena Wifi FPC:
1. Persiapan Substrat
Langkah pertama adalah menyiapkan media fleksibel. Hal ini melibatkan pembersihan media untuk menghilangkan kotoran, debu, atau kontaminan yang dapat mempengaruhi adhesi lapisan konduktif. Substrat kemudian dilapisi dengan lapisan tipis perekat untuk meningkatkan ikatan antara substrat dan lapisan tembaga.
2. Deposisi Tembaga
Langkah selanjutnya adalah menyetorkan lapisan tembaga pada substrat. Hal ini biasanya dilakukan dengan menggunakan proses yang disebut pelapisan listrik, di mana substrat direndam dalam larutan elektrolit tembaga dan arus listrik dialirkan melaluinya. Ion tembaga dalam larutan tertarik ke substrat dan membentuk lapisan tipis tembaga pada permukaannya.
3. Fotolitografi
Setelah lapisan tembaga diendapkan, proses fotolitografi digunakan untuk membentuk pola lapisan tembaga menjadi bentuk antena yang diinginkan. Ini melibatkan pengaplikasian bahan penahan fotosensitif pada lapisan tembaga dan kemudian memaparkannya pada sinar ultraviolet melalui masker foto. Photomask berisi pola antena, dan area penahan yang terkena cahaya menjadi larut dan dapat dihilangkan menggunakan larutan pengembang.
4. Mengetsa
Setelah pola ketahanan terbentuk, area tembaga yang terbuka digores menggunakan bahan kimia etsa. Ini meninggalkan pola antena yang diinginkan pada media.
5. Aplikasi Masker Solder
Setelah proses etsa, masker solder diterapkan pada antena untuk melindungi jejak tembaga dan mencegah penghubungan solder selama proses perakitan. Masker solder adalah lapisan tipis bahan polimer yang diaplikasikan pada antena menggunakan proses sablon atau pelapisan semprot.
6. Laminasi Penutup
Dalam beberapa kasus, lapisan penutup dapat dilaminasi di atas antena untuk memberikan perlindungan dan insulasi tambahan. Coverlay adalah lapisan tipis bahan fleksibel, seperti polimida atau poliester, yang direkatkan ke antena menggunakan perekat.
7. Pengeboran dan Pelapisan
Jika antena memerlukan vias atau lubang tembus untuk sambungan listrik, proses pengeboran dan pelapisan digunakan. Pengeboran digunakan untuk membuat lubang pada substrat, dan pelapisan digunakan untuk menyimpan lapisan tembaga di dalam lubang untuk memberikan konduktivitas listrik.
8. Pengujian dan Inspeksi
Setelah proses pembuatan selesai, Antena Wifi FPC diuji dan diperiksa untuk memastikan memenuhi spesifikasi yang disyaratkan. Hal ini melibatkan pengukuran sifat kelistrikan antena, seperti respons frekuensi, pola radiasi, dan penguatan, menggunakan peralatan uji khusus. Antena juga diperiksa secara visual untuk mengetahui adanya cacat, seperti tergores, retak, atau tidak sejajar.
Perakitan dan Integrasi
Setelah Antena Wifi FPC diuji dan diperiksa, Antena tersebut siap untuk dirakit dan diintegrasikan ke dalam produk akhir. Ini melibatkan pemasangan antena ke papan sirkuit cetak (PCB) perangkat menggunakan penyolderan atau metode pengikatan lainnya.
Selama proses perakitan, kehati-hatian harus diberikan untuk memastikan keselarasan dan orientasi antena yang tepat untuk memastikan kinerja optimal. Antena juga dihubungkan ke modul komunikasi nirkabel perangkat menggunakan kabel atau konektor.
Setelah antena dirakit dan diintegrasikan ke dalam perangkat, perangkat diuji kembali untuk memastikan sistem komunikasi nirkabel berfungsi dengan baik.
Kesimpulan
Proses pembuatan Antena Wifi FPC rumit dan memerlukan perhatian cermat terhadap detail di setiap langkahnya. Dari tahap desain hingga perakitan dan integrasi, setiap proses memainkan peran penting dalam memastikan kinerja, daya tahan, dan keandalan antena.
Sebagai pemasok Antena Wifi FPC, kami berkomitmen untuk menggunakan teknologi dan proses manufaktur terbaru untuk menghasilkan antena berkualitas tinggi yang memenuhi kebutuhan spesifik pelanggan kami. Kami juga menawarkan berbagai opsi penyesuaian, termasuk desain antena, pemilihan material, dan proses manufaktur, untuk memastikan pelanggan kami mendapatkan solusi terbaik untuk aplikasi mereka.
Jika Anda tertarik untuk membeli Antena Wifi FPC atau memiliki pertanyaan tentang produk atau proses produksi kami, jangan ragu untuk [hubungi kami untuk pengadaan dan negosiasi]. Kami berharap dapat bekerja sama dengan Anda untuk memenuhi kebutuhan komunikasi nirkabel Anda.
Referensi
- "Teknologi Sirkuit Cetak Fleksibel" oleh John W. Sutherland
- "Teori Antena: Analisis dan Desain" oleh Constantine A. Balanis
- "Sistem Komunikasi Nirkabel: Pendekatan Terpadu" oleh Andreas F. Molisch
